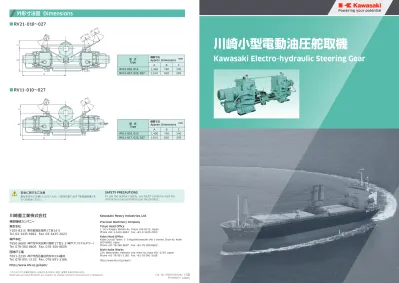

川崎小型電動油圧舵取機
Kawasaki Electro-hydraulic Steering Gear
このカタログに記載の内容は、改良のため予告なく改訂・変更する場合があります。
Materials and specifications are subject to change without manufacturer's obligation.
C
B
A
C
B
A
RV21-010, 013 RV21-017, 022, 027
A 1,400 1,610
型 式
Type
概略寸法
Approx. Dimensions mm
B 740 820
C 240 295
RV11-010, 013 RV11-017, 022, 027
A 1,400 1,610
型 式
Type
概略寸法
Approx. Dimensions mm
B 740 820
C 240 295
安全に関するご注意
製品を安全にお使いいただくため、ご使用の前に必ず「取扱説明書」を よくお読みください。
SAFETY PRECAUTIONS
To use the product safely, you MUST carefully read the instruction manual before use the product.
外形寸法図
Dimensions
■
RV
21
-
010
∼
027
M M
要目表
Particulars
油圧ポンプ・電動機
Hydraulic Pumps & Electric Motor
■
油圧ポンプ
Hydraulic Pumps
■
電動機
Electric Motor
油圧回路
Hydraulic Circuit
特長
Features
型式表示
Orderring Code
■
トルク曲線
Torque Curve
RV
2
1
-
027
- H
川崎重工業株式会社は、
1924
年に電動油圧舵取機の製作に取り組んで以来、世界各国の船主、造船所各位
のご愛顧、ご信頼を得て、
200
,
000
隻を超える各種船舶に納入を重ねてきました。従来型舵取機も、信頼性、
耐久性では世界最高水準にありますが、新シリーズの舵取機は、さらに造船所における据付の容易さを図り、
信頼性、耐久性のさらなる向上と小型化をコンセプトに開発しました。
1
.
容易な据付
ポンプユニットのレイアウト変更、安全弁の構造変更
などによって、据付台の削減、配管取付作業の不要化、
安全弁作動確認時間の短縮を実現しています。
2
.
高信頼性・高耐久性
高圧化（最高圧：
49MPa
）と、長寿命の油圧ポンプ採
用によって、高い耐久性を持たせています。
3
.
軽量・コンパクト
高圧化、材質の見直し、ポンプユニットの配置変更、
電動機の形状変更などによって、据付スペースを小さ
くしました。
AC440V-60Hz-3Φ
全閉外扇横フランジ形
Tatally enclosed, fan-cooled, horizontal, flange mounted type
キー付き
With key 4
1,800 （同期 Synchronous）
左回転（軸端より見て）
Counter clockwise(viewed from shaft end) 72 or 73（片側 One side）
100%：連続 Cont. 230%:30s
≧230%
電源
Power supply
構造 Structure
軸形状
Shaft end type 極数
No. of pole
回転数 Speed
回転方向
Direction of rotation ベアリング構造 Bearing type 定格 Rated
始動トルク Starting torque
More than eighty years has passed since Kawasaki Heavy Industries, Ltd., began to
manufacture electro-hydraulic steering gears in 1924. During this period our products have
gained high reputation among shipbuilders not only in Japan but also in many countries of
the world, and we have supplied more than 20,000 units of steering gears. Reliability and
durability of the conventional series are of the world first class level. Furthermore, the
new series are developed to achieve more excellent reliability and durability, and
more downsizing in addition to simple installation at the shipyard.
2台の動力ポンプユニットを装備した舵取機は、船級要求によりハイドロ
ロック対策が必要となります。当社では次のいずれかで対応しています。
1.電動機のスタータにインターロックを設け、2台同時に使用できないようにする。 2.舵取機の電油弁にセンサを設け、作動不良時に警報を発するようにする。
概略トルク（35度時）
Approx. rated torque (at
35°)
最高使用圧力時トルク
Torque at max. working pressure
転舵角度
Rudder turning angle 転舵速度
Rudder turning speed
舵柄半径
Normal radius of tiller arm ラム径
Ram diameter 最高使用圧力
Max. working pressure 安全弁設定圧力
Safety valve set pressure
電動機 Motor
型 式 Type
RV11 and RV21 Type RV22 Type
LVP017
RV＊1 -010
RV＊1 -013
RV＊1 -017
RV＊1 -022
RV＊1 -027 RV22 -010 RV22 -013 RV22 -017 RV22 -022 RV22 -027
出力/Output 回転数/Speed
構 造 Structure
圧 力 Pressure
定格回転数 Rated speed 質量
Mass
kN•m t•m deg. deg/s mm mm MPa MPa kW min-1 MPa MPa min-1 kg min-1 105 10.7 18.0 22.5 3.7 130 13.3 22.0 27.5 3.7 170 17.3 14.0 17.5 5.5 220 22.4 18.0 22.5 5.5 270 27.6 22.0 27.5 7.5 105 10.7 18.0 22.5 2.2 130 13.3 22.0 27.5 2.2 170 17.3 14.0 17.5 2.2 220 22.4 18.0 22.5 3.7 270 27.6 22.0 27.5 3.7
注）＊には“1”または“2”が入ります。 Note）The mark “＊” indicates “1” or “2”.
斜軸形ピストンポンプ
Bent axis type axial piston pump
34.3 49.0 1,800
12
定格 rated 最高 max.
型式 Type 項目 Item 仕様 Specifications
100 75 50 25 0 67.1%
0 5 10 15 20 25 30 35
舵 角/Rudder Angle(deg)
トルク
/
Torque
(%
)
電磁弁式 1ラム2シリンダ形
Valve control type
1Ram
2Cylinders type
装備動力ポンプユニット数
1
:
1台（別途、ハンドポンプ設置）2
:
2台Number of equipped power pump units
1
:
1set (with hand pump)
2
:
2sets
無し
:
標準−Ｈ
:
電油弁作動不良検出器付blank : standard
−
H
: with hyd. lock detector
常用動力ポンプユニット数 1
:
1台2
:
2台（−Ｈ型にのみ適用可能）Number of power pump units
for normal use
1
:
1set
2
:
2sets (available for
−H type only)
010
-
105kN
・m (
10.
7t
・m)
013-
130kN
・m (
13.
3t
・m)
017-
170kN
・m (
17.
3t
・m)
022-
220kN
・m (
22.
4t
・m)
027-
270kN
・m (
27.
6t
・m)
1
. Simple installation
Modification of pump unit arrangement, safety
valve construction, etc. contribute to smaller
foundation, deleting the piping work, and saving
the required time to confirm the safety valve
operation.
2
. High reliability and durability
High durability is achieved to apply higher
pressure type (max. pressure: 49 MPa) and longer
life type hydraulic pump.
3
. Light and compact constitution
Higher pressure design, material improvement,
modification of pump unit arrangement and
electric motor type, etc. contribute to smaller
installation space.
According to the Rule requirements, two (2) power pumps equipped type steering gear to be provided with any
countermeasure of the followings to avoid the hydraulic locking.
1. Starter for electric motor to be provided simultaneously operate two(2) power pump units, or.
2. Steering gear to be provided with the alarm to be given in case of a failure.
停止
Stop Stb,d steering面舵操舵 70
65/28
295 375 295 375
140 180 140 180
65/28 70
